行业概况

综合管廊（称“共同沟”），是地下城市管道综合走廊。是在城市地下建造一个隧道空间，将电力、通讯、燃气、供热、给排水等各种工程管线集于一体，设有专门的 检修口、吊装口和监测系统，实施统一规划、统一设计、 统一建设和管理。综合管廊是保障城市运行的重要基础设 施和“生命线“ O
城市综合管廊在城市地下空间开发利用和节约土地资 源上起着重要作用，不仅可以消除城市“拉链路”、保障 城市交通畅通，而且保证了城市地下管线的安全运营。

系统设计

综合监控平台的作用是整合各子系统，实现多系统的实时集中监控功能和各系统之间协调联动，通过综合监控平 台系统，一方面，可以实现对通风排水，火灾报警，视频监控，入侵报警，门禁等系统进行实施集中监视和控制。另一方面，还可以实现正常情况、紧急突发情况下个相关系统设备之间协调互动等高级功能。综合监控平台的作用是整合各子系统，实现多系统的实时集中监控功能和各系统之间协调联动，通过综合监控平 台系统，一方面，可以实现对通风排水，火灾报警，视频监控，入侵报警，门禁等系统进行实施集中监视和控制。另一方面，还可以实现正常情况、紧急突**况下个相关系统设备之间协调互动等高级功能。
综合监控平台是管廊监控中心系统的核心，它是整个综合管廊的远程监控平台和应急指挥平台，监管管廊运行状况，辅助管理人员发现并快速协调解决故障问题。综合监控系统由监控平台+区间PLC控制系统（ACU） +现场子系统设备组成。

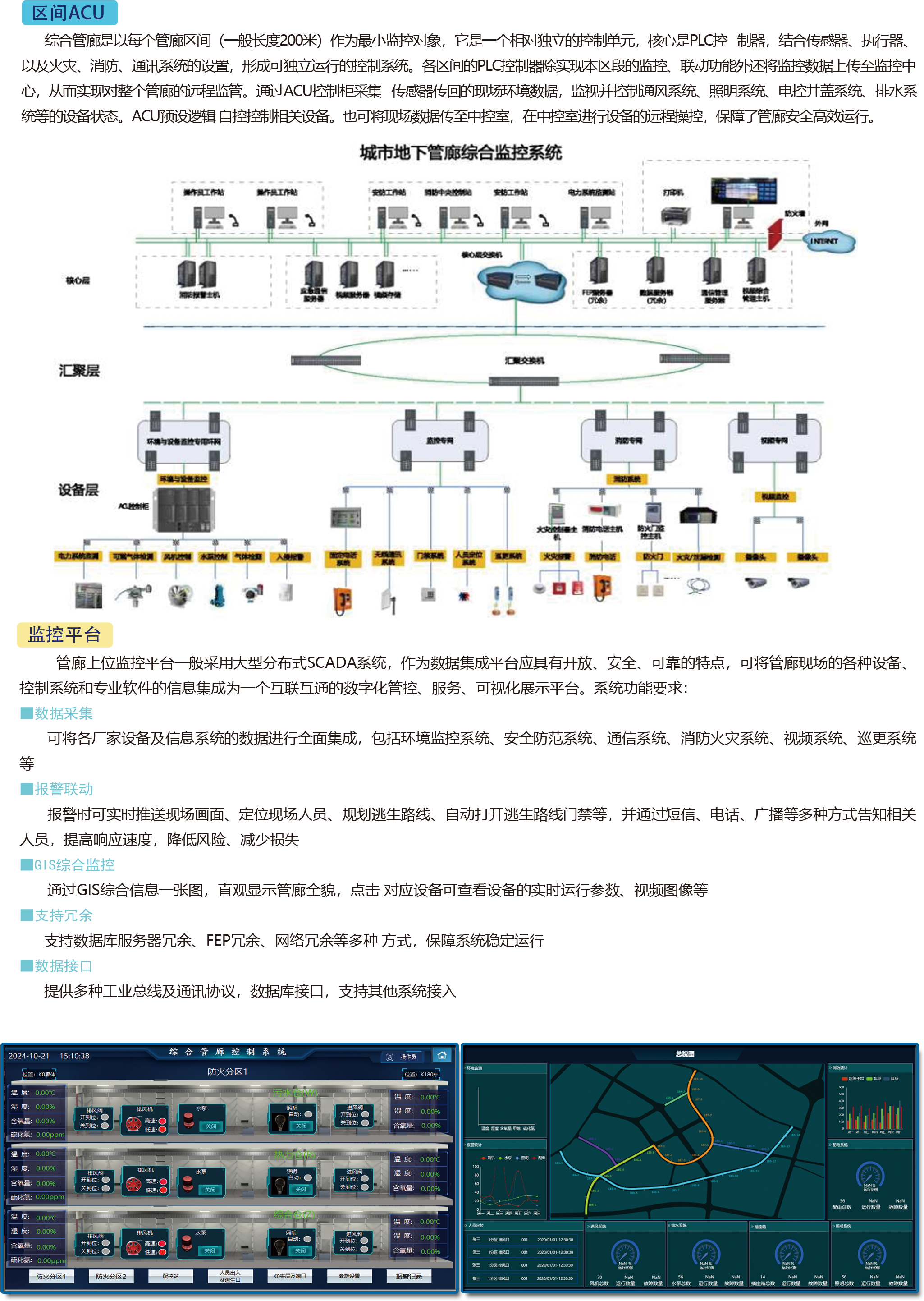

区间ACU

综合管廊是以每个管廊区间（一般长度200米）作为最小监控对象，它是一个相对独立的控制单元，核心是PLC控 制器，结合传感器、执行器、以及火灾、消防、通讯系统的设置，形成可独立运行的控制系统。各区间的PLC控制器除实现本区段的监控、联动功能外还将监控数据上传至监控中心，从而实现对整个管廊的远程监管。通过ACU控制柜采集 传感器传回的现场环境数据，监视并控制通风系统、照明系统、电控井盖系统、排水系统等的设备状态。ACU预设逻辑 自控控制相关设备。也可将现场数据传至中控室，于中控室进行设备的远程操控，保障了管廊安全高效运行。

控制策略

通过ACU控制柜采集传感器传回的现场环境数据，监视并控制通风系统、照明系统、电控井盖系统、排水系统等的设备状态。ACU预设逻辑自控控制相关设备。也可将现场数据传至中控室,于中控室进行设备的远程操控。

■管廊分区
  ◆管廊每200米为-个防火分区，每1-2个防火分区配置一台ACU
为三层结构:
■主要设备
  ◆ACU(PLC)控制器+触摸屏
  ◆ACU区域控制单元通过开放、模块化的结构设计，实现对管廊运行过程的监视、采集、控制和调节，实现对风机、
水泵、井盖、电气设备及全廊内水、气、电、热等管线的监控和保护功能。
■被控对象
  ◆温湿度、含氧量、液位、沉降检测仪表
  ◆风机、阀门、电力设备、电动井盖等
管廊的综合监控系统是一个完整的基于高速工业以太网络和现场总线网络的分布式过程控制系统。整个系统设计分为三层结构:
■监控层
  ◆包括主备服务器、操作员工作站、工程师工作站、通讯处理机、打印服务器等设备
■通讯层
  ◆起着区间控制层与监控层的桥梁作用，为下发命令与上传数据的汇集点
■区间控制层
  ◆负责采集数据并执行监控中心发出的命令，主要有区域控制单元(ACU)、交换机、UPS等设备构成。

监控平台

管廊上位监控平台一般采用大型分布式SCADA系统，作为数据集成平台应具有开放、安全、可靠的特点，可将管廊现场的各种设备、控制系统和专业软件的信息集成为一个互联互通的数字化管控、服务、可视化展示平台。系统功能要求：
■数据采集
可将各厂家设备及信息系统的数据进行全面集成，包括环境监控系统、安全防范系统、通信系统、消防火灾系统、视频系统、巡更系统等
■报警联动
报警时可实时推送现场画面、定位现场人员、规划逃 生路线、自动打开逃生路线门禁等，并通过短信、电话、广播等多种方式告知相关人员，提高响应速度，降低风险、减少损失
■GIS综合监控
通过GIS综合信息一张图，直观显示管廊全貌，点击 对应设备可查看设备的实时运行参数、视频图像等
■支持冗余
支持数据库服务器冗余、FEP冗余、网络冗余等多种 方式，保障系统稳定运行
■数据接口

提供多种工业总线及通讯协议，数据库接口，完美支持其他系统接入
