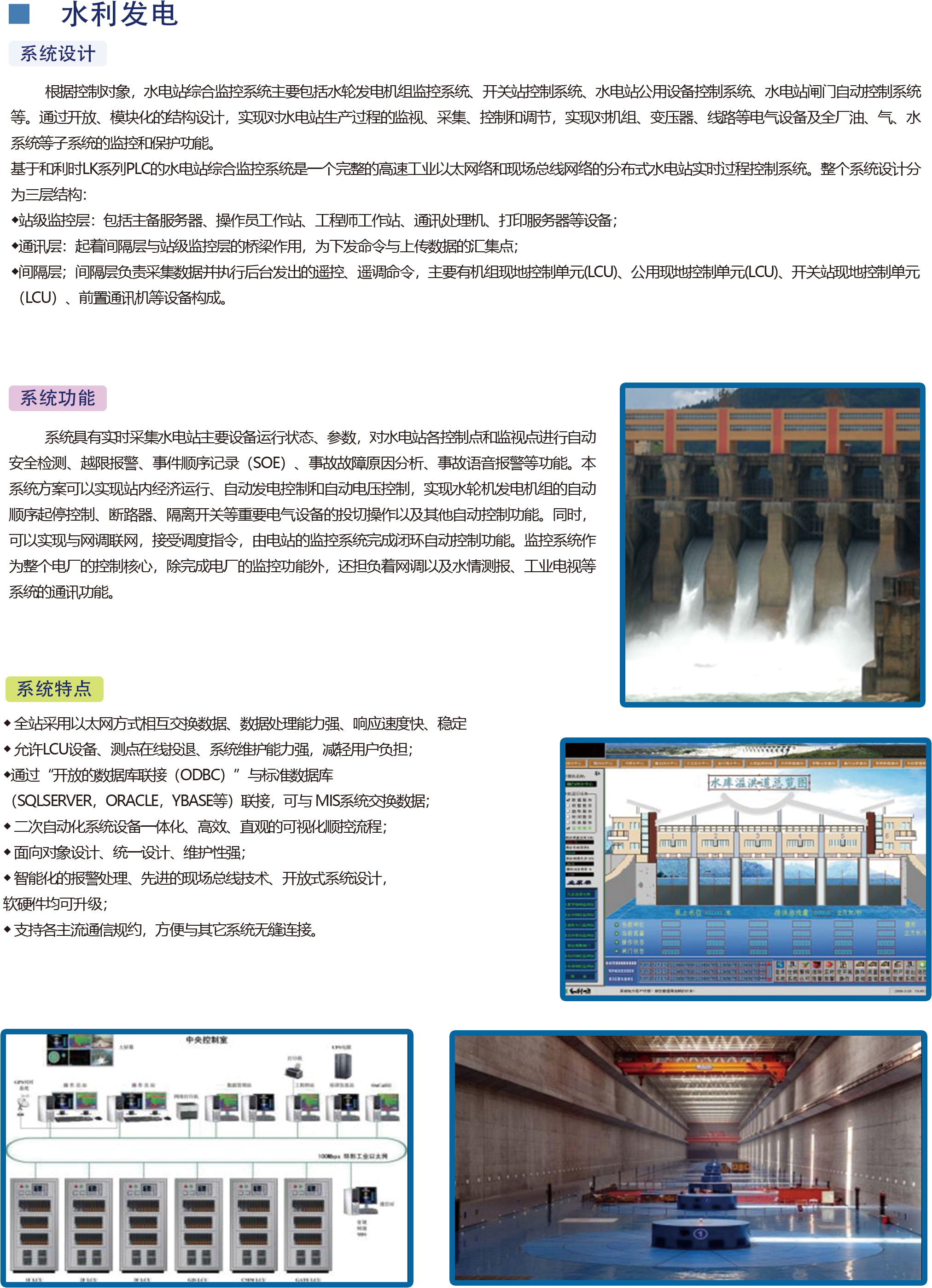

系统设计

根据控制对象，水电站综合监控系统主要包括水轮发电机组监控系统、开关站控制系统、水电站公用设备控制系统、水电站闸门自动控制系统等。通过开放、模块化的结构设计，实现对水电站生产过程的监视、采集、控制和调节，实现对机组、变压器、线路等电气设备及全厂油、气、水系统等子系统的监控和保护功能。
基于和利时LK系列PLC的水电站综合监控系统是一个完整的高速工业以太网络和现场总线网络的分布式水电站实时过程控制系统。整个系统设计分为三层结构：

◆站级监控层：包括主备服务器、操作员工作站、工程师工作站、通讯处理机、打印服务器等设备；
◆通讯层：起着间隔层与站级监控层的桥梁作用，为下发命令与上传数据的汇集点；
◆间隔层；间隔层负责采集数据并执行后台发出的遥控、遥调命令，主要有机组现地控制单元(LCU)、公用现地控制单元(LCU)、开关站现地控制单元（LCU）、前置通讯机等设备构成。

系统功能

系统具有实时采集水电站主要设备运行状态、参数，对水电站各控制点和监视点进行自动安全检测、越限报警、事件顺序记录（SOE）、事故故障原因分析、事故语音报警等功能。本系统方案可以实现站内经济运行、自动发电控制和自动电压控制，实现水轮机发电机组的自动顺序起停控制、断路器、隔离开关等重要电气设备的投切操作以及其他自动控制功能。同时，可以实现与网调联网，接受调度指令，由电站的监控系统完成闭环自动控制功能。监控系统作为整个电厂的控制核心，除完成电厂的监控功能外，还担负着网调以及水情测报、工业电视等系统的通讯功能。

系统特点

◆ 全站采用以太网方式相互交换数据、数据处理能力强，响应速度快、稳定
◆ 允许LCU设备、测点在线投退、系统维护能力强，减轻用户负担；
◆通过“开放的数据库联接（ODBC）”与标准数据库（SQLSERVER，ORACLE，YBASE等）联接，可与 MIS系统交换数据；
◆ 二次自动化系统设备一体化、高效、直观的可视化顺控流程；
◆ 面向对象设计、统一设计、维护性强；
◆ 智能化的报警处理、先进的现场总线技术、开放式系统设计，软硬件均可升级；

◆ 支持各主流通信规约，与其它系统无缝连接。
